Чи варто обслуговувати перетворювачі частоти !?

Технічне обслуговування перетворювачів частоти гарантує високій рівень надійності обладнання та дозволяє уникнути позапланових експлуатаційних витрат.

Середній термін експлутації перетворювача частоти ABB становить 20 років, за умови своєчасного обслуговування та дотримання відповідних умов експлуатації визначених виробником.

Компанія ABB розробила рекомендований графік регламентно-технічного обслуговування перетворювачів частоти, який базується на досвіді компанії. При експлуатації привода в "важких" умовах, інтервал обслуговування варто зменшити.

Перетворювач частоти складається з  механічних та електричних складових, що мають обмежений ресурс експлуатації. До механічних відносяться вентилятори охолодження, до електричних : електронні плати, конденсатори, резистори, вимірювальні трансформатори, силові та сигнальні провідники та ін. Електронні компоненти також мають обмежений ресурс, що пов’язано з ефектом «природного старіння», особливо чутливими є компоненти, які містять електроліти.

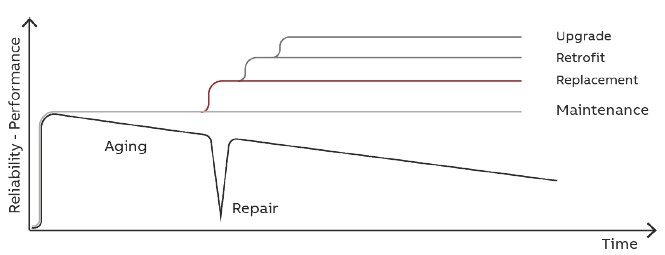

На рисунку нижче показано як змінюється надійність привода в процесі його експлуатації.

Залежність зміни надійності перетворювача частоти від терміну експлуатації

Таким чином, своєчасне обслуговування (Maintenance) перетворювача частоти підтримує високий рівень надійності протягом всього життєвого циклу обладнання. Нехтування регламентом  призводить до зниження надійності обладнання (ефект “природного” зносу та старіння - Aging) та виходу його з ладу, що в подальшому потребуватиме дорого вартісного ремонту (Repair) та/або повної заміни (Replacement) привода.

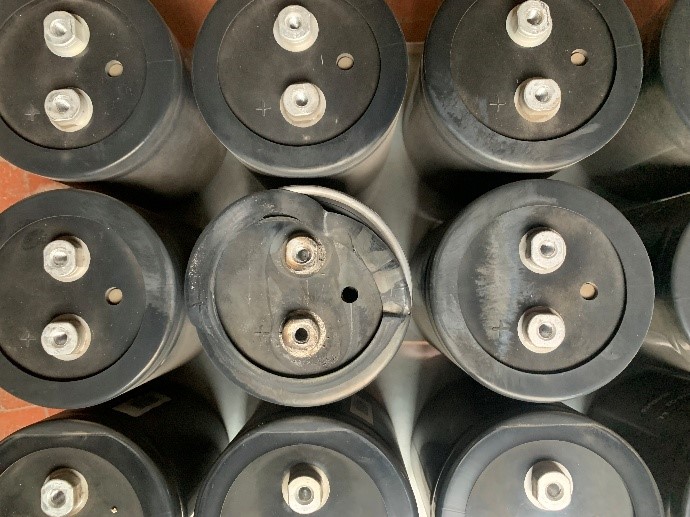

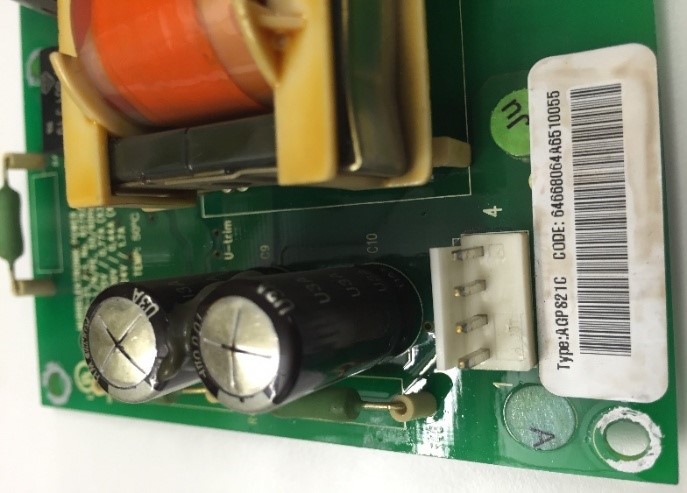

На фото нижче показано, що відбувається з конденсаторами ланки постійного струму та конденсаторами електронних плат привода внаслідок природного старіння та/або використання при надмірних температурах.  Термін експлуатації конденсатора зменшується вдвічі при перевищенні робочої температури на 10°C від допустимої. Висока температура  компонентів перетворювача частоти є результатом накопичення пилу, бруду, продуктів виробництва, що призводить до значного погіршення тепловіддачі радіаторів та передчасного виходу з ладу вентиляторів охолодження.

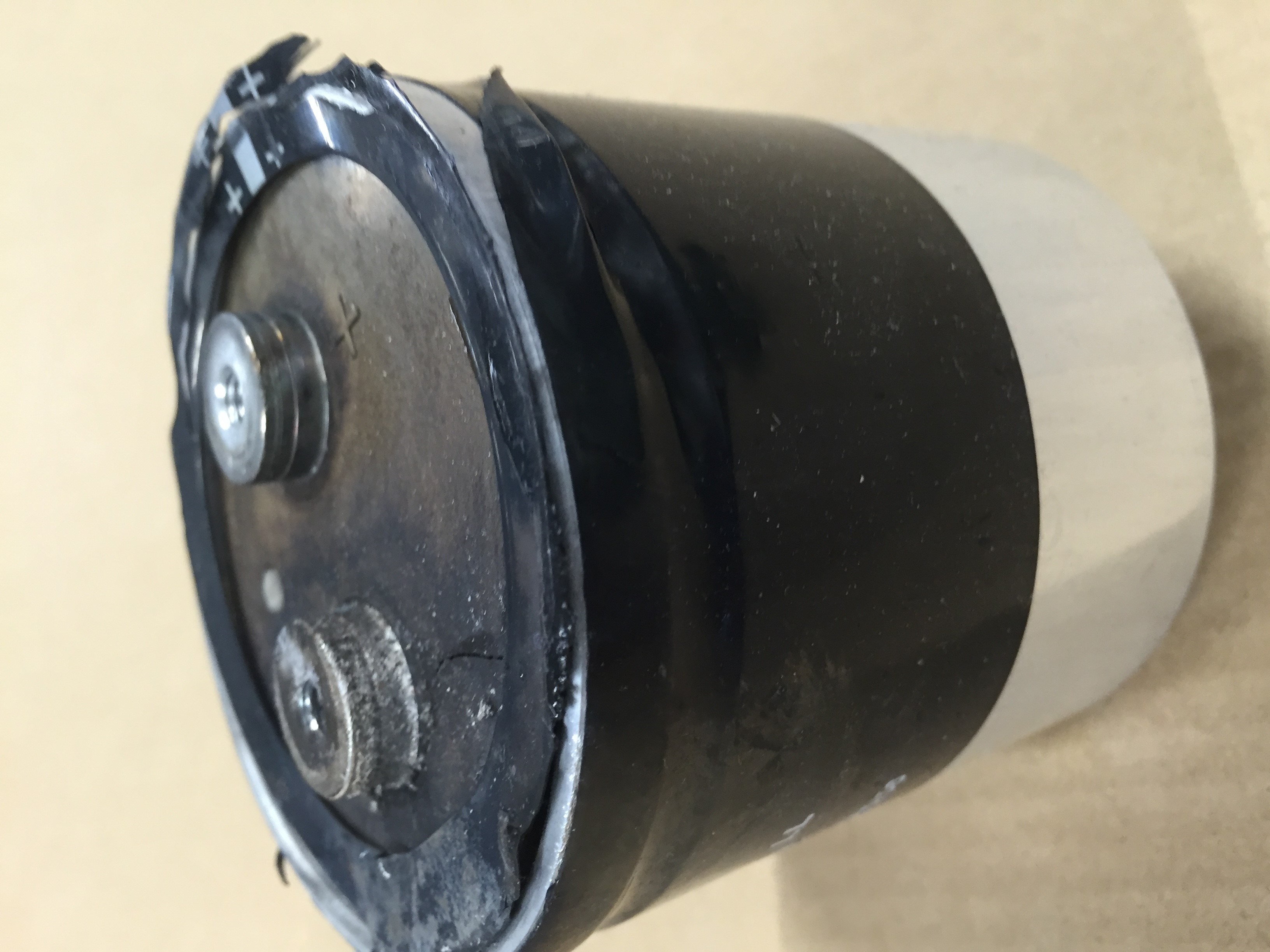

Електролітичний конденсатор в умовах експлуатації  високих температур

Напівпровідникові компоненти привода (діоди, тиристори, IGBT транзистори та ін.) чутливі до високих температур. Особливу увагу слід приділити стану теплопровідної пасти. При «нормальних» умовах експлуатації термопасту варто замінити на 9-му році експлуатації , у випадку роботи обладнання в умовах високих температур та навантажень, інтервал заміни теплопровідної пасти слід зменшити.

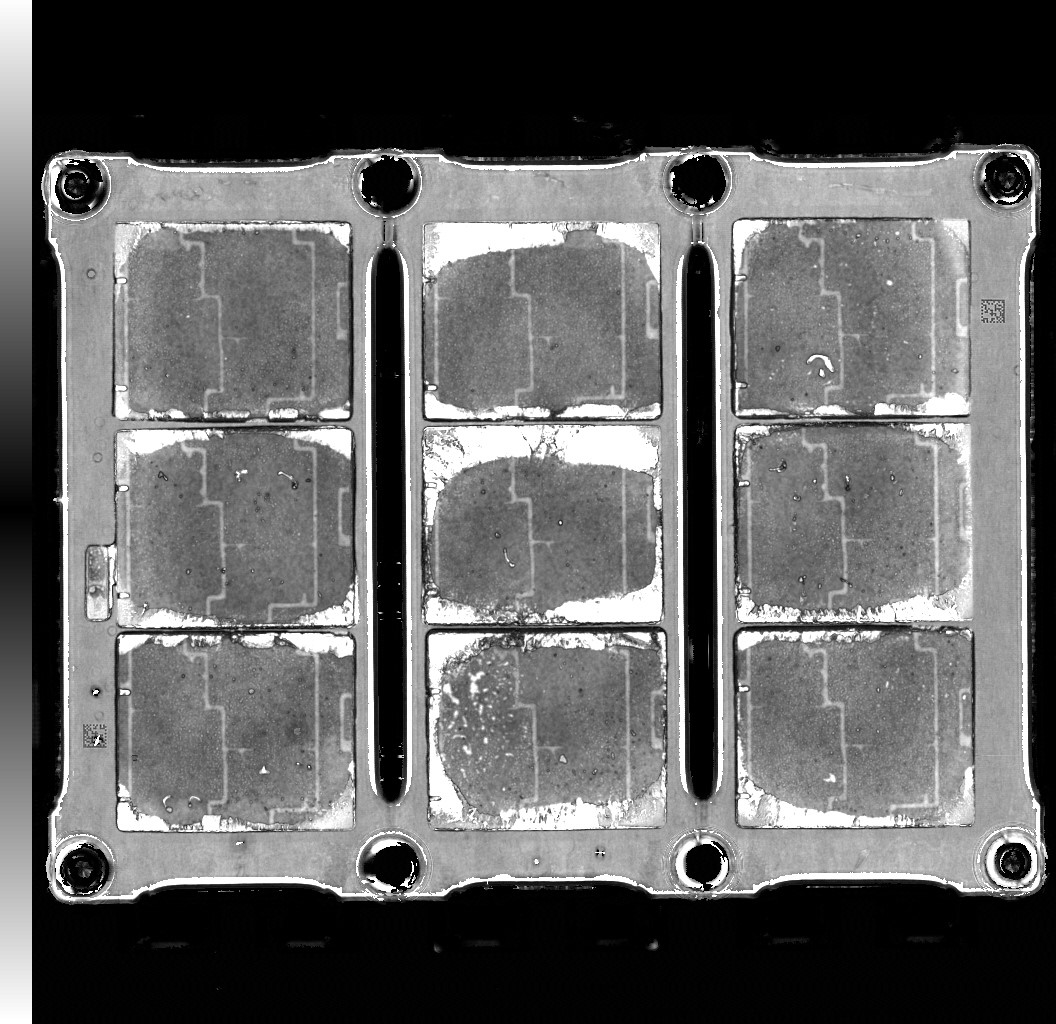

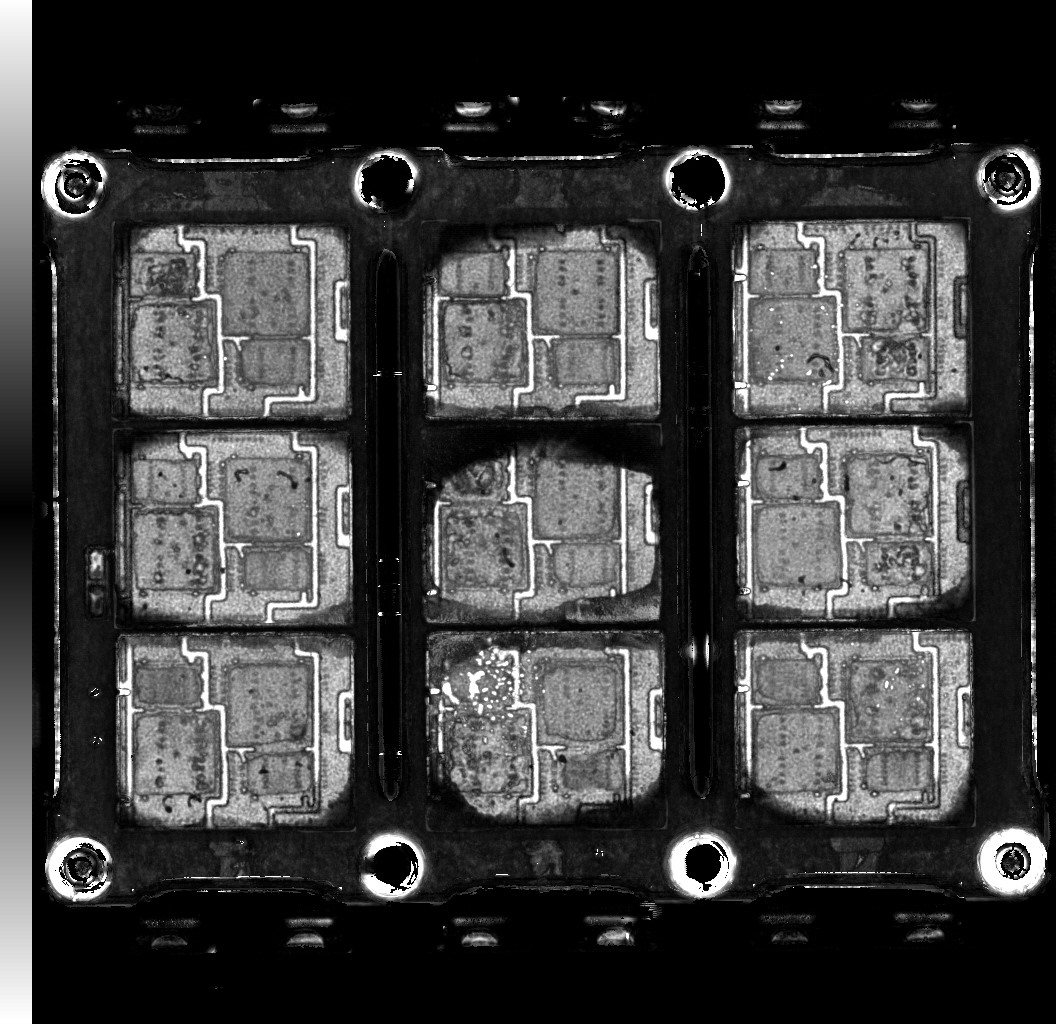

На рисунку нижче показано стан термопровідної пасти під дією циклічних перевантажень привода та дії високих температур, що зменшує передачу тепла до радіатору і призводить до розшарування в середині IGBT модуля та виходу його з ладу. Як результат позапланова зупинка технологічного процесу на невизначений час та дороговартісний ремонт.

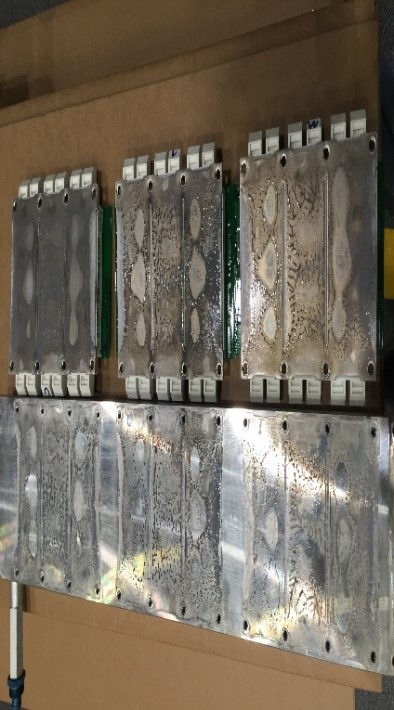

Стан теплопровідної пасти  під дією циклічних перевантажень привода та дії високих температур

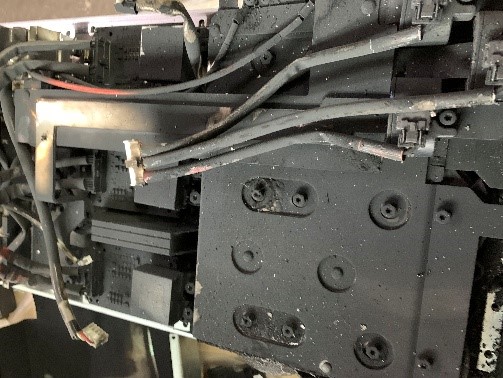

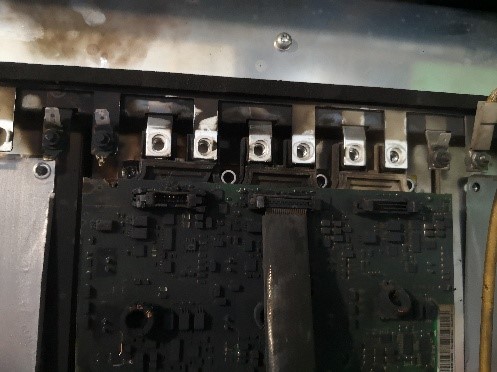

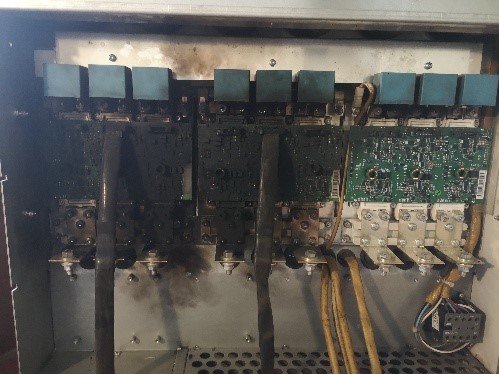

На наступних фото показано випадки виходу з ладу IGBT транзисторів та наслідки аварії на інші компоненти привода

Вихід з ладу транзисторного модуля IGBT

Для кожної серії перетворювачів частоти компанією ABB визначено графік регламентно-технічного обслуговування та підготовлено відповідні комплекти обслуговування, що включають  компоненти та матеріали які потребують заміни.
З переліком регламентних робіт та інтервалом заміни компонентів перетворювачів частоти ABB можна ознайомитись в документах за посиланням

ТОВ «АНВ Електрик» виконує регламентні та ремонті роботи перетворювачів частоти ABB як на території замовника так і в сервісному центрі.

За детальною інформацією, просимо звертатись до відділу Сервіс  у вкладці Контакти.
